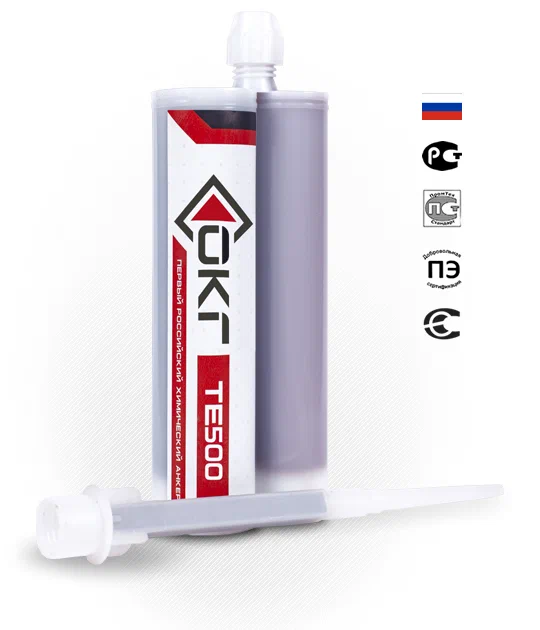

Химический анкер для высоких нагрузок ОКГ ТЕ 500 (500 мл) на основе эпоксидной смолы.

Loading...

Химический анкер для высоких нагрузок ОКГ ТЕ 500 (500 мл) на основе эпоксидной смолы.

Двухкомпонентный химический анкер для высоких нагрузок ТЕ 500 на основе эпоксидной смолы.

ГОСТ Р 58387-2019, ГОСТ 58429-2019 , 2с ГОСТ Р 53603-2020, ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ Р 57787-2017

ТС 6959-23, СП 513.1325800.2022, СРО-П 60542948 00036-2015

Категория: Метка:
Название Range Скидка
При заказа от 5 шт. 5 - 14 6%
При заказа от 15 шт. 15 + 15%

7000

Loading...

Описание

Свойства и преимущества

Область применения:

  • Крепление несущих металлических конструкций (стальные колонны, балки и т.д.);
  • Вклейка арматурных выпусков  (наращивание ж/б конструкций);
  • Строительство железнодорожного полотна;
  • Строительство метрополитена;
  • Крепление шумозащитных экранов и барьерных ограждений;
  • Крепление вспомогательных металлических конструкций (перила, перемычки);
  • Крепление демпфирующих устройств нефтеналивного терминала;
  • Крепление швартовных тумб;
  • Крепление при монтаже оборудования;
  • Крепление сложных технических устройств;

Достоинства:

  • Возможность использования в водонаполненных отверстиях;
  • Отсутствие усадки после приложения нагрузки;
  • Применение при динамических и сейсмических нагрузках;
  • Без стирола;

Предназначен для использования:

  • Бетон сжатая/растянутая зона;
  • Натуральный и искусственный камень;
  • Твёрдые скальные породы;

Детали

Тип основания

бетон, камень, скальные породы

Производитель

Условия применения

влажные отверстия, заполненные водой отверстия, сухие отверстия

Время отвердевания

+40°С — 16 ч., от -10°С до -1°С — 240 ч., от +10°С до +19°С — 36 ч., от +20°С до +39°С — 24 ч., от 0°С до +9°С — 96 ч.

Плотность, кг/м²

при 20°C — 1.26 +/- 0.05

Комплектация

1 картридж 500 мл, 1 статический смеситель

Нагрузки

динамические, сейсмические

Страна производства

Россия

Материал

эпоксидная смола

Модель

ТЕ500

Диапазон рабочих температур, t (°C)

от -60°C до +80°C

Диапазон температур при монтаже, t (°C)

от -10°C до +70°C

Объем, Мл

500


Сопровождаем клиентов от покупки (консультации) до установки - проведение испытаний на Вашем объекте выездной лабораторией, которая осуществит нагрузочные испытания несущей способности химических анкеров на вырыв в соответствии с документами, устанавливающими правила и методы испытаний и измерений:

  • СТО 44416204-010-2010 - Крепления анкерные. Метод определения несущей способности по результатам натурных испытаний;
  • ГОСТ Р 58587-2019 - Анкеры клеевые для крепления в бетон. Методы испытаний;
  • ГОСТ 58429-2019 - Выпуски арматурные, вклеенные в бетон. Методы испытаний;
  • СТО 36554501-052-2017 - Анкерные крепления к бетону. Правила установления нормируемых параметров).

Бесплатная доставка при заказе на сумму от 50 000 ₽:

  • до клиента по Москве в пределах МКАД;
  • до транспортной компании при доставке по России, далее перевозку оплачивает покупатель при получении товара (по тарифам транспортной кампании).
  • до пункта самовывоза по адресу: Московская область, г.о. Химки, ул. Первомайская, д. 2

Платная доставка при заказе до 50 000 ₽:

  • до клиента по Москве в пределах МКАД - от 1600 ₽ до 2 000 ₽;
  • до транспортной компании при доставке по России - 2 000 ₽, - далее перевозку оплачивает покупатель при получении товара (по тарифам транспортной компании).
  • до пункта самовывоза по адресу: Московская область, г.о. Химки, ул. Первомайская, д. 2 - 2 000₽

Сроки доставки:

  • по Москве в пределах МКАД или до пункта самовывоза: на 2-3 день;
  • при доставке по России: на 2-3 день до транспортной компании + срок доставки транспортной компанией.
Для получения оплаченного товара при себе нужно иметь печать или доверенность на получение товара
Технические характеристики ОКГ ТЕ500 и инструкция по применению
Техпаспорт ТЕ500 с арматурой
ТС ОКГ ТЕ500 и ТЕ100 6959
Техпаспорт ТЕ500 со шпильками



Наименование

Hilti HIT-RE 500 V4 (M24)

ОКГ ТЕ 100 (М24)

Hilti HIT-HY 200-A (М24)

ОКГ ТЕ 70 (М24)

Hilti HIT-RE 100   (М24)

ОКГ ТЕ 500

ОКГ ТЕ 1000

(для сверхвысоких нагрузок)

Объем упаковки

0,5 л;

0,45 л; 1 л

0,5 л

0,5 л

0,33 л

0,5 л

0,5 л.

Средняя цена (~) / цена у нас (=)

~ 5 500 р.

= 4 500 р.

~ 5 600 р.

= 2 500 р.

~ 7 500 р.

= 7 000 р.

= 10 000 р.

Документация

Техническое свидетельство Минстрой СТО 36554501-048-2016

Минстрой России Техническое свидетельство № 69-59-23

Техническое свидетельство Минстрой СТО 36554501-048-2016

Сертификат соответствия по ГОСТ Р 58387-2019; ГОСТ Р 58429-2019

Техническое свидетельство Минстрой СТО 36554501-048-2016

Минстрой России Техническое свидетельство № 69-59-23

Сертификат соответствия по ГОСТ Р 58387-2019; ГОСТ Р 58429-2019

Применение в зоне бетона

Сжатая, растянутая

Сжатая, растянутая

Сжатая, растянутая

Сжатая, растянутая

Сжатая, растянутая

Сжатая, растянутая

Сжатая, растянутая

Эффективная глубина установки

210 мм.

210 мм.

210 мм.

210 мм.

210 мм.

210 мм.

210 мм.

Расчетная нагрузка на вырыв, Бетон В25,(растянутая

зона)

73,3 кН

74,2 кН

73,3 кН

82,2 кН

73,5 кН

90,7 кН

150,3 кН

Расчетная нагрузка на срез, Бетон В25, (растянутая зона)

70,6 кН

72,3 кН

70,6 кН

78,5 кН

70,6 кН

98,2 кН

118,0 кН

Минимальное осевое расстояние

115 мм

115 мм

130 мм

125 мм

120 мм

125 мм

115 мм

Минимальное краевое расстояние

60 мм

60 мм

90 мм

70 мм

120 мм

70 мм

60 мм

Максимальный момент затяжки

200 Нм

200 Нм

200 Нм

200 Нм

200 Нм

200 Нм

200 Нм

Температура установки

От +5 °C до +40о °C

От +5 °C до +40о °C

От 0 °C до +40о °C

От 0 °C до +40о °C

От +5 °C до +40о °C

От -10о °C до +40о °C

От -10о °C до +70о °C
